YRT轉臺軸承具有高旋轉精度，可以承受徑向載荷、雙向軸向載荷和傾覆力矩，適用于高精度且可承受聯合載荷的場合如回轉臺、花盤、銑頭和可逆夾具等。YRT轉臺軸承的結構性性是如何的呢？我們要先從YRT轉臺軸承分類說起。

 一、YRT轉臺軸承分類

  1、YRT標準系列
  推力-向心組合結構，可同時承受雙向軸向載荷，徑向載荷和傾覆力矩。軸承上均布有安裝孔，可使用螺栓直接對軸承固定：出廣時軸承已加有預載荷，安裝無需調整游隙；此系列適用于轉速較低、運轉周期較短、對別性和精度要求高的場合，如回轉工作臺、分度頭等。
  2、YRTS高速系列

  外形結構尺寸與YRT系列相同，但內部結構異于YAT系列，這就決定了此系列限轉速較YRT系列高，摩擦力矩較YRT系列低并且均勻，因此，對于需要相對較低摩擦但相對高速的場合，可選用該系列，例如由直驅電機所驅動的軸使用的軸承。

  3、ZKLDF推力角接觸球系列
  ZKLDF推力角接觸球系列，亦可以承受聯合載荷，但具有投高的轉速和低的摩擦力矩，同時又能保證很高的回轉精度。非常適合于有些類要求的應用場合。例如高速回轉工作臺、銑削、鷹削、所磨頭以及精密測量、測試設備等等。
  4、YRTM集成角度測提系統系列
  在YRT標準系列基礎上集成了角度測量系統，可實現角變的測量， 高精度可達1角秒，非常適用于對角度定位精度有很高要求的應用場合。

 二、YRT轉臺軸承結構性

  YRT轉臺軸承套圈上都有安裝孔，安裝非常方便。安裝后軸向、徑向預載，保證J高精度和高剛性。尺寸系列齊，選用于不同大小的轉臺合理使用；不同系列轉臺軸承的外形。安裝尺寸相同，適于根據不同的環境要求選擇合適的系列。YRT、YRTS、ZKLDF系列轉臺軸承的工作溫度范圍為-30C到+120C。

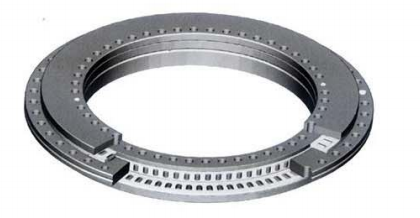

  1、YRT標準系列

  YRT系列轉臺軸承，采用組徑向滿裝滾子、兩組推力滾子保持架組件的組合結構設計，個外園，個L形內圈以及二內圈，內、外圈帶有安裝孔，并且出廠前即加有預載荷，不但簡化了部件結構，更縮減了安裝的工作量、降低了對安裝的高要求。因此，對于有高精度，高剛性和承受聯合負荷要求的低速。短時運轉場合，如分度工作臺及回轉銑頭，適宜于選用YAT系列轉合軸承。

  該系列軸承有兩種軸向和徑向跳動精度，客戶可根據需要合理選用。

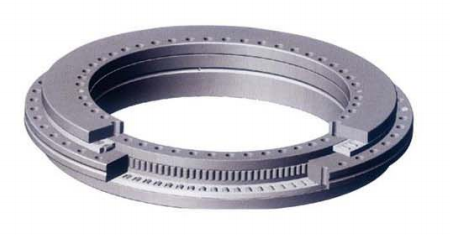

  2、YRTS高速系列
  YRTS高速系列同YRT標準系列軸承樣具有兩個輔向組件和個徑向組件：軸向部分包括兩個推力圓柱滾子保持架組件，個外圈，個L形內圈以及二內圈，組合安裝后輔向施加預載荷；徑向部分是由保持架引導的圓柱滾子保持架組件，徑向同樣施加有預載荷；外圈、L形內圈和二內圈都有安裝孔，軸承自身通過聯接螺栓固定，保證安裝運輸和搬運。

  YRTS高速系列轉臺軸承，外形結構尺寸同于YRT標準系列轉臺軸承，但其殊的內部結構設計使其具有更高的限轉速，井且在整個轉速范圍內的摩擦力較低并且均勻。因而適合類似于YRT標準系列應用但需要較低摩擦和高轉速的場合，例如直接驅動軸的軸承應用，尤其適合于數控轉臺結構中軸承的選用。

  對于更高精度的要求，該系列亦可提供更高的軸向和徑向跳動精度。
  YRT和YRTS系列軸承均使用德LUBCON公司生產的TURMOGREASE L802EP潤滑脂，適用溫度為-35C至140C，與NBR，F(xiàn)KM，PTFE和PA66相兼容，也可透用殼公司的同系列潤滑脂，兼容于復合鋰基潤滑脂，YRT和YRTS系列軸承外圈和L形內圈上都設有油孔供再潤滑使用。

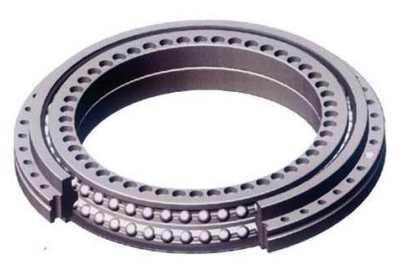

  3、ZKLDF推力角接觸球系列
  ZKLDF系列推力角接觸球軸承包括個整體外圈、兩個內圈和兩組鋼球及保持架組件，接觸角為60C。外圈和內圈帶有安裝孔，方便通過連接螺栓對軸承進行安裝固定。軸承自身通過聯接螺栓固定，保證安裝運輸和搬運。
  ZKLDF推力角接觸球系列轉臺軸承的兩側有密封蓋，可防止外部污物，雜質的進入和內部潤滑脂的泄漏。
  ZKLDF推力角接觸球系列轉臺軸承使用復合鋇基脂潤滑，亦可通過外圈上的油孔再潤滑。

  ZKLDF推力角接觸球系列轉臺軸承，采用雙向60C接觸角、雙排球結構設計故可承受徑向載荷。雙向輸向負荷和傾覆力矩；殊結構的黃銅保持架設計，使其具有更高的強度、較代的摩擦力矩；因此該系列軸承別適合于超高速，N0N長期運轉和對剛性，精度有高要求的場合。

 三、三個系列軸承的限轉速和傾覆剛度比較

  注：1、①ZKLDF ②YRTS ③YRT
  2、nG=限轉速
  3、Ckl=傾覆剛度
